【鋼結構知識】大跨結構彈性支座設置方法

一、彈性支座設置方法

彈性支座常用于包含大跨空間結構的工程。這種結構跨度大，在溫度作用下會產生很大的端部位移，如果約束住支座的平動自由度，大跨結構將產生巨大的次內力。因此設計人員經常采用滑動支座來釋放溫度產生的次內力，同時減小支撐結構的內力。設置滑動支座還能明顯減小地震作用（類似于隔震），簡化結構受力。

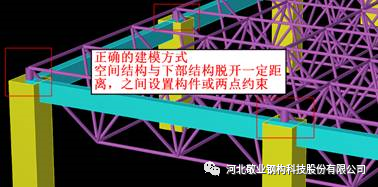

建模過程中用戶應將空間結構與下部結構脫開，之間設置一定距離（一般300mm以上），這樣可以保證空間結構桿件與下部結構構件分別承擔各自的荷載。并且這樣布置可以明確支座位置，同時便于設置、修改支座。

空間結構的支座主要有鉸接和滑動兩種

空間結構的支座用斜桿模擬時，如果不設置彈性連接，斜桿的剛度就相當于支座剛度。當斜桿抗彎剛度很小時，斜桿相當于一個鉸接支座，與對支座設置彈性連接下的鉸接差別不大。但是當相連斜桿剛度較大時，用戶應該使用設置彈性連接的方式來模擬支座，設置彈性連接不但可以模擬鉸接支座，還能模擬滑動支座。

YJK給用戶提供3種方式施加彈性支座：?jiǎn)吸c(diǎn)約束、兩點約束、斜桿設置連接屬性。

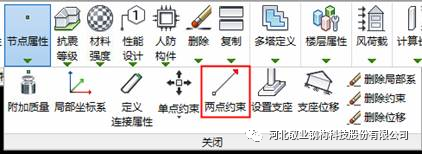

1、兩點約束

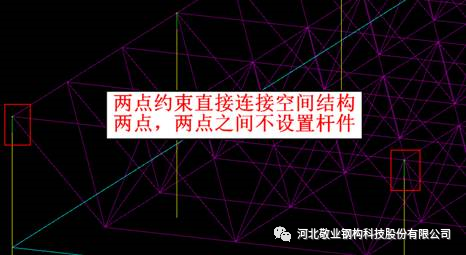

用戶需指定同一樓層的2個不同點來建立兩點約束，此時程序根據用戶定義的剛度對這2個點的位移進行耦合。用戶未指定節點局部坐標時，程序按照全局坐標對其進行耦合，否則將根據局部坐標進行耦合。

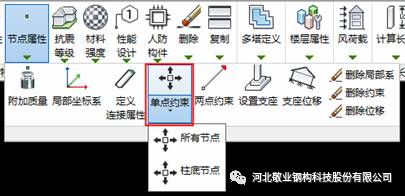

2、單點約束

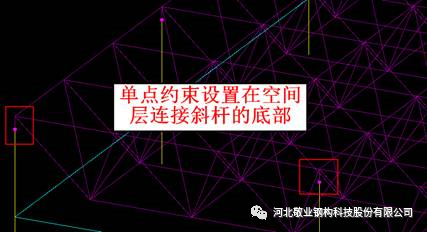

單點約束是兩點約束的特殊情況。兩點約束只能對同一樓層的2點進行連接，對于上下樓層連接處的節點，程序提供單點約束來施加連接屬性。用戶對樓層底部節點指定單點約束后，程序?qū)⒏鶕?jù)用戶定義的剛度對樓層連接處的節點（第n層底部節點和第n-1層對應位置的頂部節點）施加兩點約束。單點約束和兩點約束一樣，默認使用全局坐標對節點進行耦合。

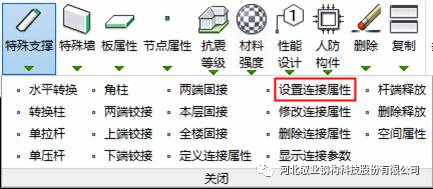

3、斜桿設置連接屬性

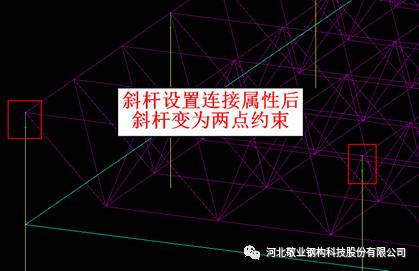

用戶可以對斜桿施加連接屬性，此時程序?qū)⑿睏U自身的剛度替換為用戶指定的剛度進行計算，相當于對斜桿兩端節點施加兩點約束。對斜桿設置連接屬性后，程序?qū)⒏鶕?jù)斜桿的局部坐標，對斜桿兩端節點進行耦合。如果斜桿的局部坐標和全局坐標不同（非垂直布置時），隨著斜桿傾角的變大（相對于垂直方向），結構將越來越難沿著斜桿局部坐標方向滑動，此時使用斜桿設置連接屬性的方法來模擬支座將產生錯誤的計算結果。

4、無支座設置情況

有時用戶忽略支座的滑動連接，且認為模擬支座的桿件剛度小，相當于鉸接時，可以不對支座專門設置彈性連接。

二、結論

對于大跨空間結構，用戶應將空間結構與下部結構脫開，中間設置連接斜桿，使用單點約束、兩點約束（此時不建連接斜桿）、斜桿設置連接屬性這3種方法模擬彈性支座；

對于需設置為鉸接的支座來說，無論支座是垂直還是傾斜，使用單點約束、兩點約束、斜桿設置連接屬性這3種方法都可以，差別不大。用剛度較小的斜桿模擬而不設彈性連接，也可近似模擬鉸接支座。

對于需設置為滑動的支座來說，直接用斜桿模擬而不設彈性連接是不對的。垂直支座下，三種彈性連接方式（單點約束、兩點約束、支撐設置為彈性連接）的計算結果基本相同，都可起到滑動的效果。但是在“45°斜桿”下，僅兩點約束、單點約束的結果是正確的，支撐設置為彈性連接的結果是錯誤的。

在“45°斜桿”下，由于兩點約束、單點約束都采用了整體坐標系下的彈性連接，因此可以設置成水平向的滑動效果。但是支撐設置為彈性連接時采用的是斜桿的局部坐標系，不能起到水平向滑動的效果。

用戶在建模過程中難免有誤差，造成空間結構支座與下部支撐柱不能垂直連接。當需要設置滑動支座時，僅能使用單點約束、兩點約束的方式，而不能使用特殊支撐設置為彈性連接的方式，隨著支座傾角的增大（相對于垂直方向），特殊支撐模擬連接的計算結果將越來越不準確。
