常用的防松方法有三種：摩擦防松、機械防松和永久防松。

機械防松和摩擦防松稱為可拆卸防松，而永久防松稱為不可拆卸防松。

常用的永久防松有：點焊、鉚接、粘合等，這種方法在拆卸時大多要破壞螺紋緊固件，無法重復使用。

常見摩擦防松有：利用墊片、自鎖螺母及雙螺母等。常見的機械防松方法：利用開口銷、止動墊片及串鋼絲繩等。

1

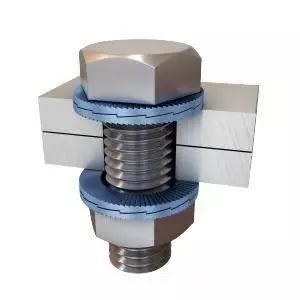

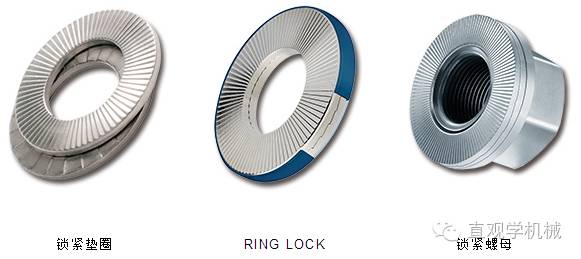

楔入式鎖緊防松雙疊墊圈

楔入式鎖緊墊圈外表面的放射狀鋸齒和其所接觸的工件表面咬合。當防松系統遭遇動力負載時，位移只能發生在墊圈的內表面。

楔入式防松通過夾緊力而非摩擦力來緊固螺栓，已經有120年歷史的HEICO-LOCK楔入式防松系統產品包括楔入式鎖緊墊圈、RING-LOCK楔入式墊圈和楔入式鎖緊螺母，主要材質為碳鋼涂達克羅和316不銹鋼，254SMO、C276和718等不銹鋼材質也有大量應用。

2

30°楔形螺紋防松技術

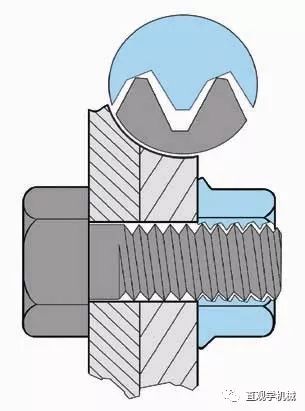

在30°楔形陰螺紋的牙底處有一個30度的楔形斜面，當螺栓螺母相互擰緊時，螺栓的牙尖就緊緊地頂在陰螺紋的楔形斜面上，從而產生了很大的鎖緊力。

由于牙形的角度改變，使施加在螺紋間接觸所產生的法向力與螺栓軸成60度角，而不是像普通螺紋那樣的30度角。顯然30°楔形螺紋法向壓力遠遠大于扣緊壓力，因此，所產生的防松摩擦力也就必然大大增加了。

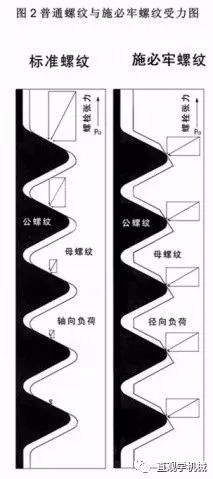

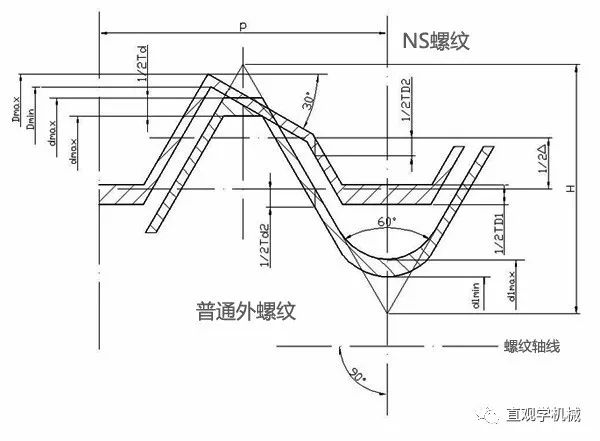

施必牢螺紋結構示意圖

從下面的圖可以看到二個箭頭所表示的力均為Pɑ，傳統的60度角螺紋的法向壓力P=1.15Pɑ；而30°楔形螺紋由于牙底有一個30度角的楔形斜面，其法向壓力的角度、大小均有改變，法向壓力P=2Pɑ。

這樣，30°楔形螺紋與傳統60度螺紋，二者的法向壓力之比≈12∶7，防松摩擦力相應地增加了。30°楔形螺紋的楔形面還可以消除普通螺紋受力不均勻、脫扣咬死等問題。

3

30°楔形螺紋防松技術

在30°楔形陰螺紋的牙底處有一個30度的楔形斜面，當螺栓螺母相互擰緊時，螺栓的牙尖就緊緊地頂在陰螺紋的楔形斜面上，從而產生了很大的鎖緊力。

由于牙形的角度改變，使施加在螺紋間接觸所產生的法向力與螺栓軸成60度角，而不是像普通螺紋那樣的30度角。顯然30°楔形螺紋法向壓力遠遠大于扣緊壓力，因此，所產生的防松摩擦力也就必然大大增加了。

施必牢螺紋結構示意圖

從下面的圖可以看到二個箭頭所表示的力均為Pɑ，傳統的60度角螺紋的法向壓力P=1.15Pɑ；而30°楔形螺紋由于牙底有一個30度角的楔形斜面，其法向壓力的角度、大小均有改變，法向壓力P=2Pɑ。

這樣，30°楔形螺紋與傳統60度螺紋，二者的法向壓力之比≈12∶7，防松摩擦力相應地增加了。30°楔形螺紋的楔形面還可以消除普通螺紋受力不均勻、脫扣咬死等問題。

4

自鎖螺母

自鎖螺母一般是靠摩擦力自鎖，咱們上面提到的30°楔形螺紋防松應該屬于自鎖螺母的范疇。

它分為：用于筑路機械、礦山機械、振動機械設備的高強度自鎖螺母，用于宇航、航空、坦克、礦山機械等的尼龍自鎖螺母，用于工作壓力不大于2atm工作介質為汽油、煤油、水或空氣使用溫度為-50~100℃的產品上的游動自鎖螺母，和彈簧夾自鎖螺母。

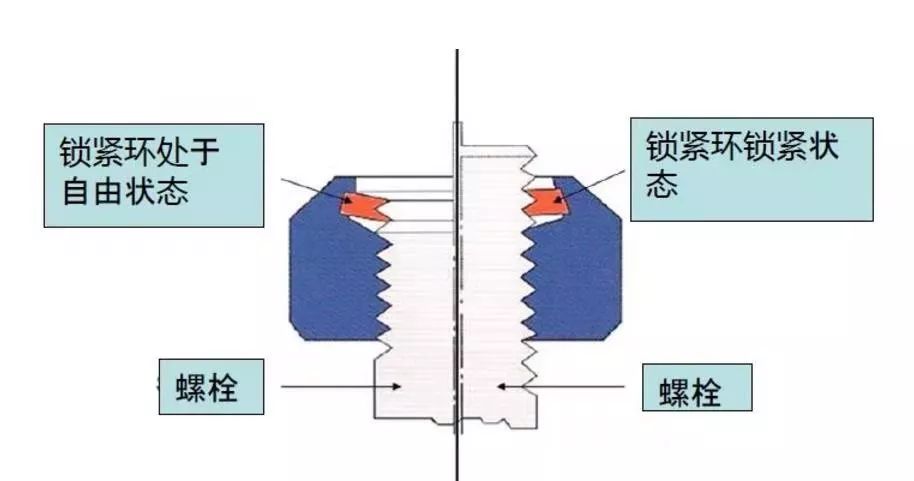

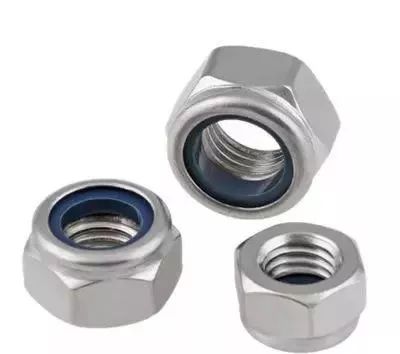

內嵌尼龍自鎖螺母

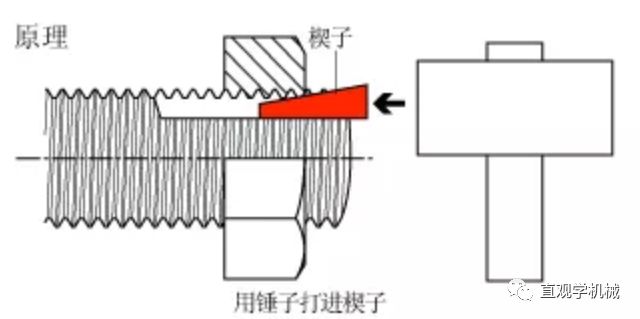

在螺母與螺絲之間揳入楔子以發揮防止松動的作用

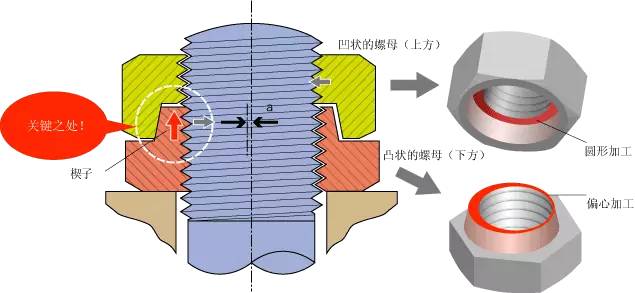

日本哈德洛克偏心式自鎖螺母

5

螺紋鎖固膠

螺紋鎖固膠是由(甲基)丙烯酸酯、引發劑、助促進劑、穩定劑(阻聚劑)、染料和填料等按一定比例配合在一起所組成的膠黏劑。

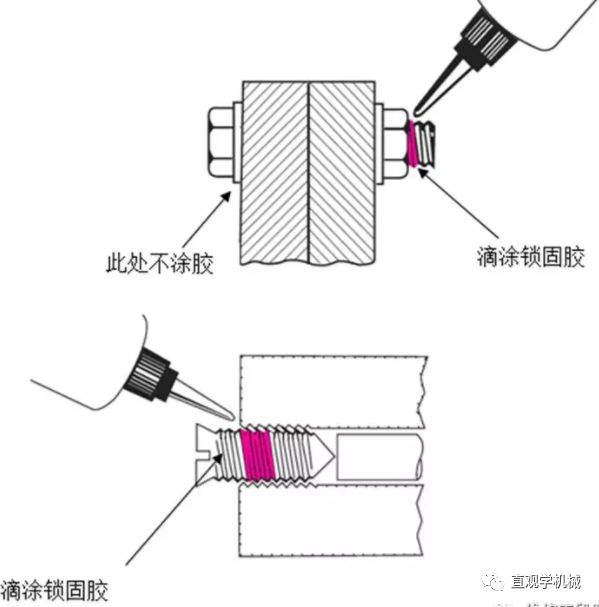

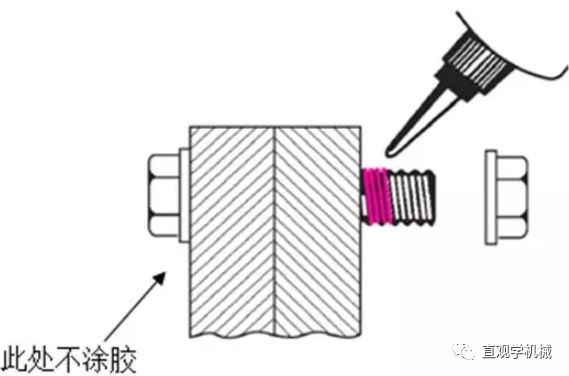

對于通孔工況：將螺栓穿過螺孔，將螺紋鎖固膠涂至嚙合部螺紋上，裝配螺母并上緊至規定力矩。

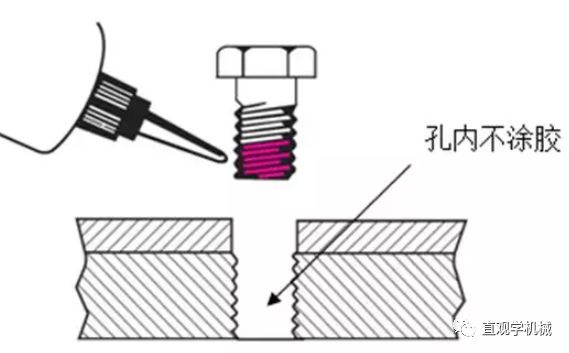

對于螺孔深大于螺栓長的工況：需將鎖固膠涂到螺栓的螺紋上，裝配并上緊至規定力矩。

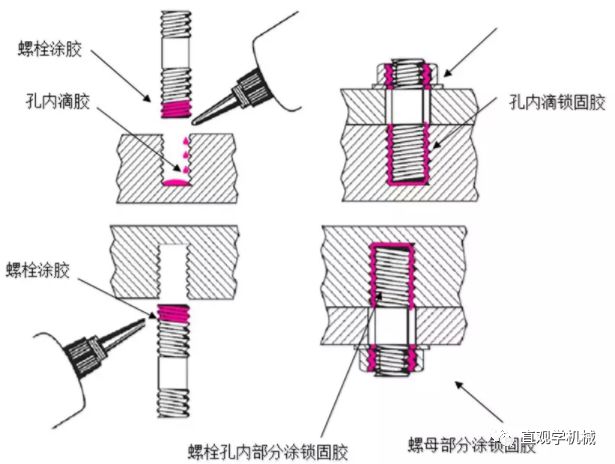

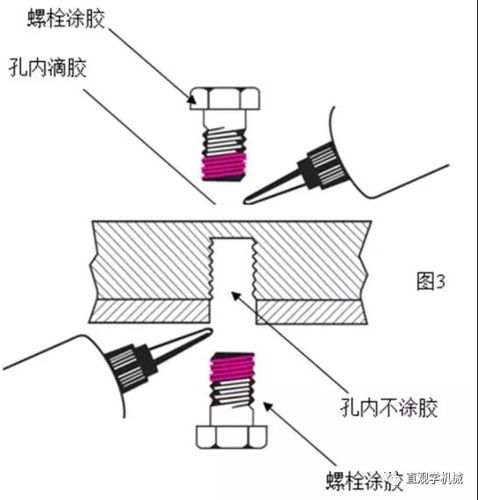

對于盲孔工況：應將鎖固膠滴至盲孔底部，再將鎖固膠涂到螺栓的螺紋上，裝配并上緊至規定力矩；如盲孔開口向下，則只需將鎖固膠涂在螺栓的螺紋上即可，盲孔內不需涂膠。

對于雙頭螺栓工況：應將鎖固膠滴至螺孔中，再在螺栓上涂鎖固膠，將螺柱裝配并上緊至規定力矩；裝配其它零件后將鎖固膠涂在螺柱與螺母嚙合部位，裝配螺母并上緊至規定力矩；如盲孔開口向下，則孔內不需滴膠。

對于預裝配型螺紋緊固件（如可調螺釘）：裝配并上緊至規定力矩后，將鎖固膠滴入螺紋嚙合處，使膠液自行滲入即可。

6

開口銷、開槽螺母

螺母擰緊后，把開口銷插入螺母槽與螺栓尾部孔內，并將開口銷尾部扳開，防止螺母與螺栓的相對轉動。

開口銷的安裝形式如下圖：

開槽螺母與螺桿帶孔螺栓和開口銷配合使用，以防止螺栓與螺母相對轉動。

內容來自網絡

經典的螺栓防松設計（一）
