【鋼構知識】鋼結構“結構形式”的十個知識點

民用建筑根據建筑高度、使用功能、抗震性能、地下水文勘察報告等選用合適的結構形式，這期帶大家了解鋼結構“結構形式”的十個知識點。

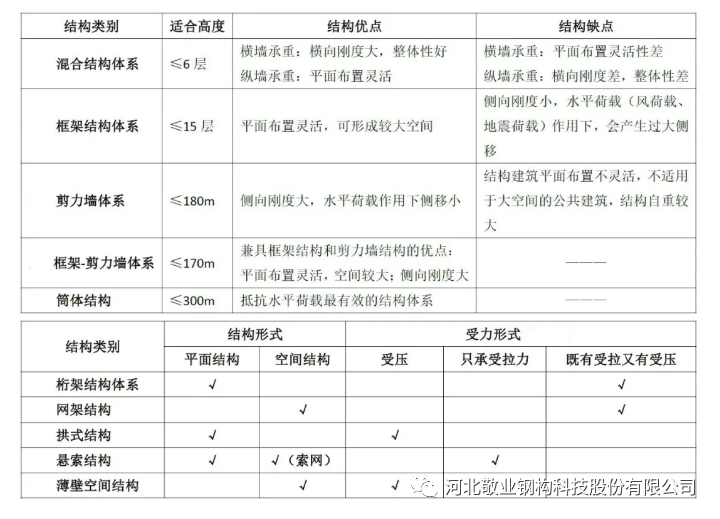

一、常見結構體系分類及特點？

常見結構體系有磚混、框架、剪力墻、框架—剪力墻、筒體、桁架、網架、拱式、懸索、薄壁空間等，鋼結構主要包括門式鋼架、框架、桁架、網架，不同結構體系優缺點各異，受力形式也各異，現實建筑當中往往存在兩種及以上組合結構形式。

二、常見鋼結構結構形式特點及應用實例？

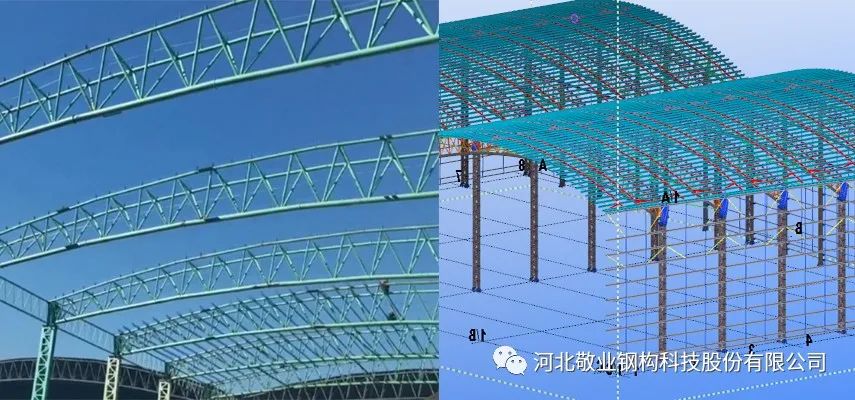

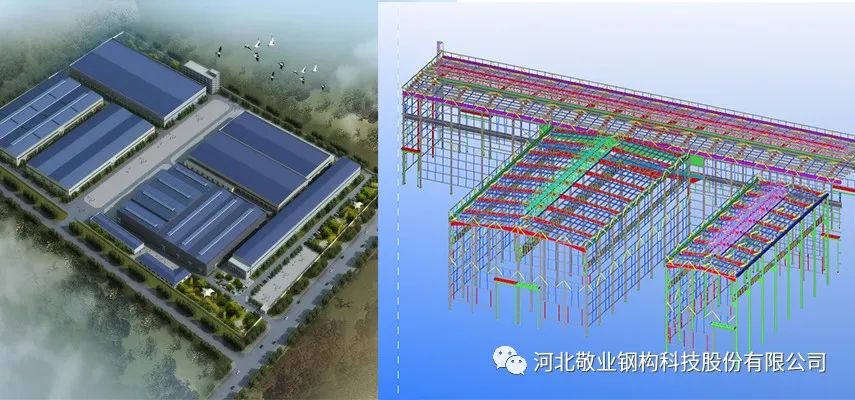

門式剛架受力簡單、傳力路徑明確、施工速度快，廣泛用于工業、商業及文化娛樂公共設施等工業與民用建筑中。

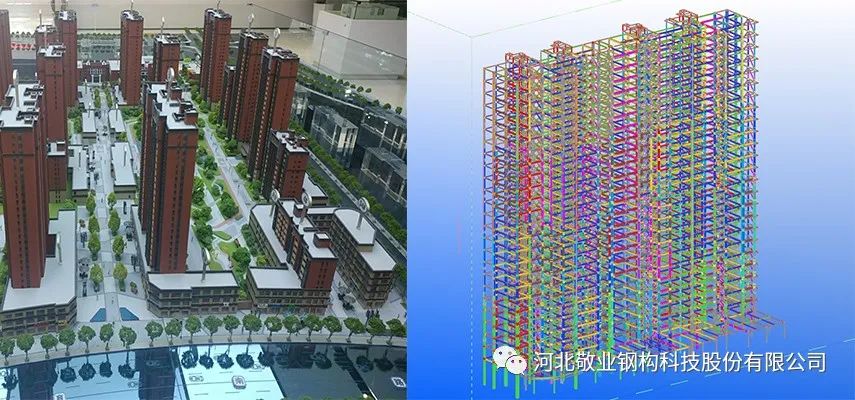

（敬業鋼構承建山鋼龍城一品住宅項目）

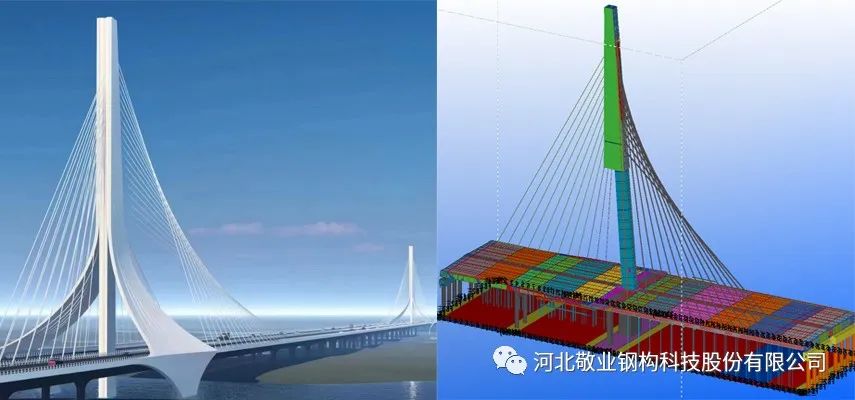

鋼桁架優點是可利用截面較小桿件組成截面較大構件，常用于工業與民用建筑的屋蓋、橋梁、電視塔、桅桿塔、海洋采油平臺、塔樓連廊等跨度或高度較大的建筑中。

（敬業鋼構承建永定河橋梁項目）

（敬業鋼構承建廣東敬業鋼鐵料場封閉項目）

三、門式剛架廠房結構系統組成？

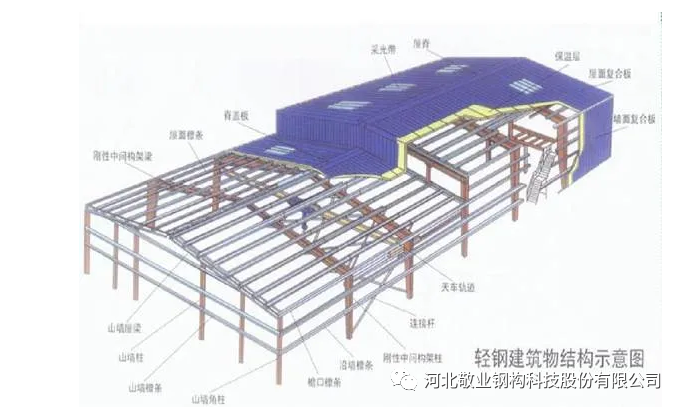

鋼結構廠房分輕鋼廠房及重鋼廠房，廠房結構系統主要由鋼柱、抗風柱、女兒墻柱、屋面鋼梁、吊車梁、柱間支撐、屋架水平支撐、墻面檁條、屋面檁條、天窗架、系桿等組成。門式剛架受力主體為門式框架，可以是單跨、多跨，還可以是多層，經濟跨度約24-30m。

四、門式剛架廠房常見節點有哪些？

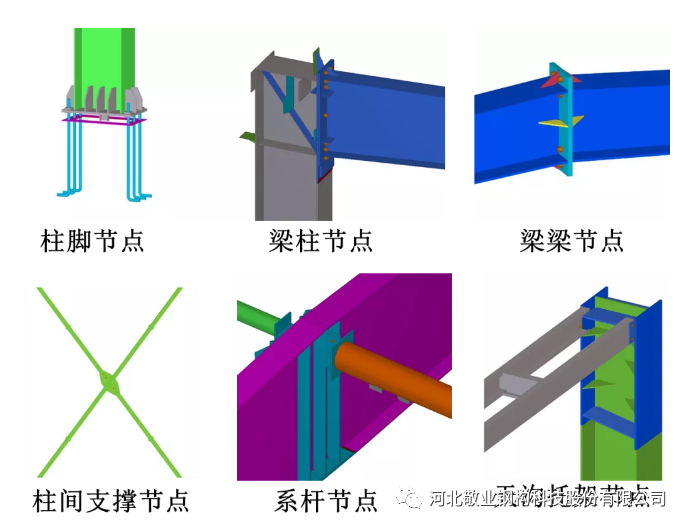

門式鋼架常見節點有柱腳節點、梁柱節點、屋架梁梁節點、柱間支撐節點、系桿連接節點、天溝托架節點等。

五、鋼框架結構系統組成？

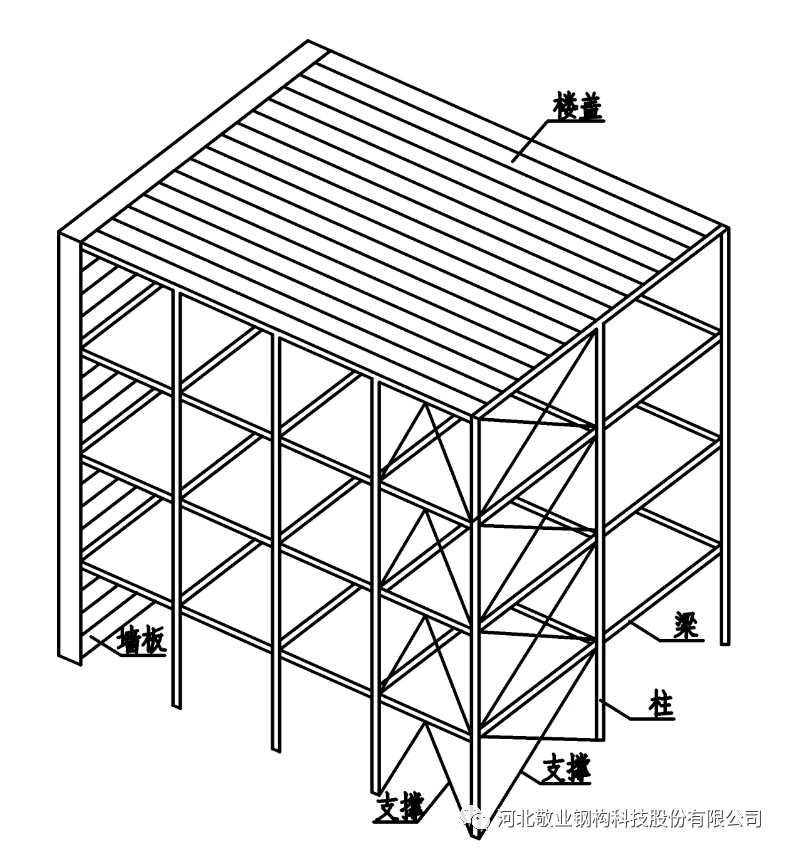

對于鋼框架，隨著層數及高度的增加，除承受較大豎向荷載外，抗側力（風荷載、地震作用等）要求成為框架主要承載特點，其基本結構體系一般分為三種：柱-支撐體系、純框架體系、框架-支撐體系。其中框架-支撐體系在實際工程中應用較多，這種體系形式橫向用純鋼框架，縱向布置適當數量豎向柱間支撐來加強縱向剛度，以減少框架用鋼量，并形成較大空間。

六、鋼框架常見節點有哪些？

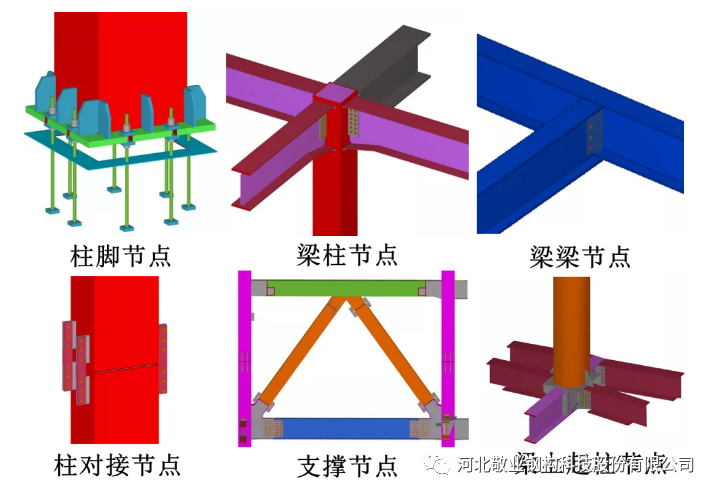

鋼框架常見節點有柱腳節點、柱對接節點、梁柱節點、梁梁節點、支撐節點、梁上起柱節點等。

七、鋼桁架結構系統組成？

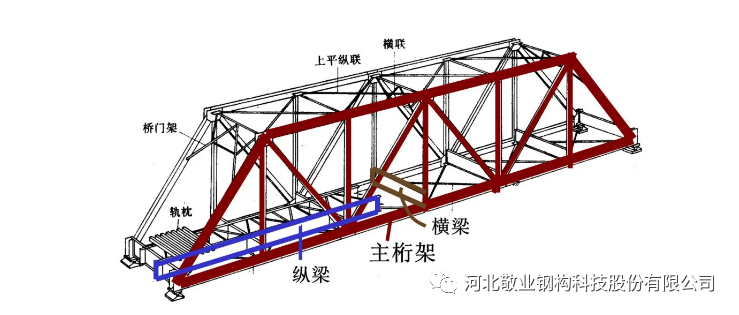

桁架是由若干桿件在每桿兩端用鉸聯結而成的結構，可分平面桁架和空間桁架。按組成零件截面形式又可分為管桁架、H型鋼桁架、箱型截面桁架、角鋼桁架等。桁架一般由上弦桿、下弦桿、豎桿、斜腹桿、桁架間支撐等組成。桁架用鋼量比實腹梁少，結構自重較輕，剛度較大，在高層建筑、大跨度結構、橋梁中有廣泛應用。

八、鋼桁架常見節點有哪些？

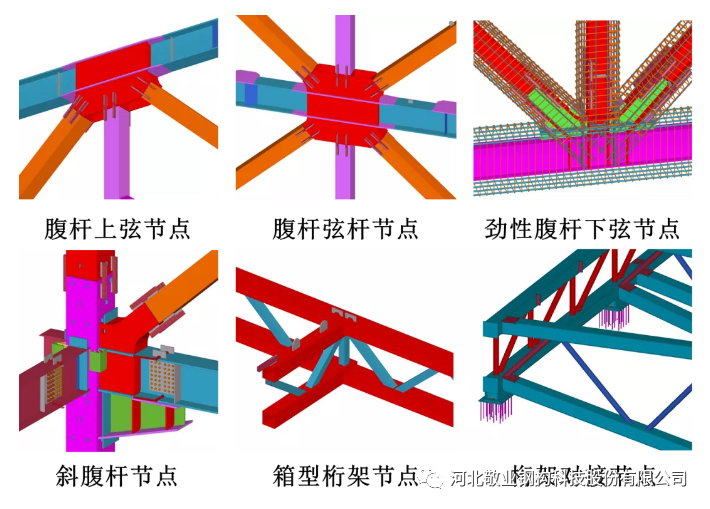

鋼桁架常見節點主要是豎桿與上、下弦連接節點，斜腹桿與上、下弦連接節點，桁架連接節點等。

九、鋼網架結構系統組成？

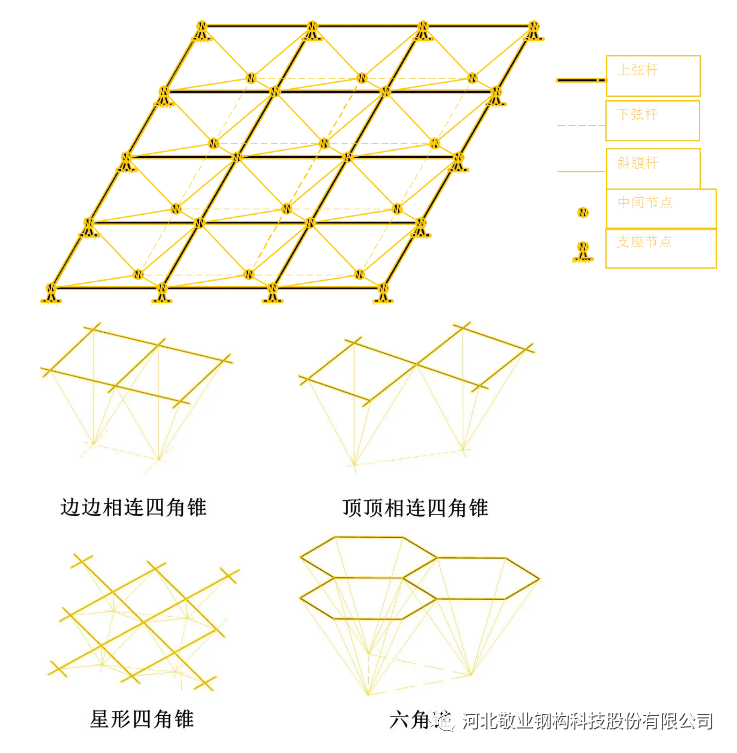

網架是由多根桿件按照一定的網格形式通過節點連結而成的空間結構。網架種類甚多，可按不同的標準進行分類，國內常按組成方式不同，將其分為交叉桁架體系網架、三角錐體系網架、四角錐體系網架、六角錐體系網架。平板網架主要由弦桿、斜腹桿、中間節點、支座節點等組成。

十、鋼網架常見節點有哪些？

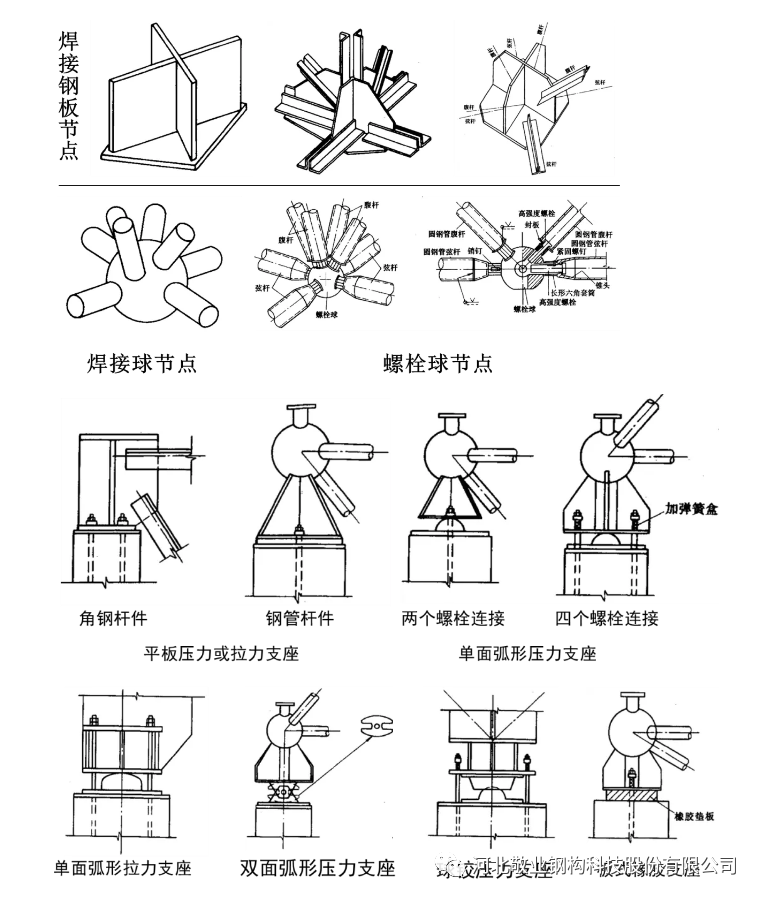

網架主要有十字板節點、焊接空心球節點及螺栓球節點、支座節點。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接?？招那蚬?jié)點及螺栓球節點適用于鋼管桿件的網架結構。
