焊接圖紙符號解析，這回終于看懂了

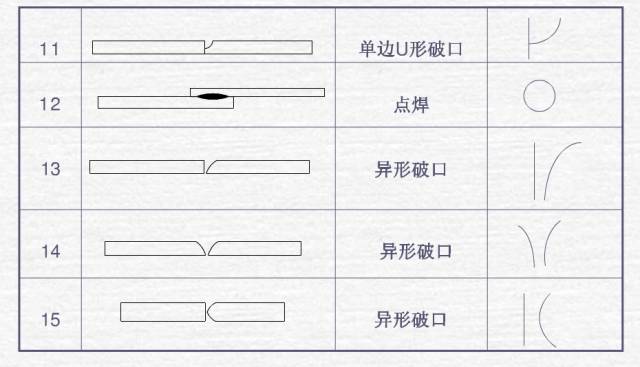

坡口符號

焊接方式代號

1、焊縫的引出線是由箭頭和兩條基準線組成。其中一條為實線，另一條為虛線，線型均為細線。

2、基準線的虛線可以畫在基準線實線的上側，也可畫在下側，基準線一般應與圖樣的標題欄平行，僅在特殊條件下才與標題欄垂直。

3、若焊縫處在接頭的箭頭側，則基本符號標注在基準線的實線側;若焊縫處在接頭的非箭頭側，則基本符號標注在基準線的虛線側。

4、當為雙面對稱焊縫時。基準線可不加虛線。

5、箭頭線相對焊縫的位置一般無特殊要求，但在標注單邊形焊縫時箭頭線要指向帶有坡口一側的工件。

6、基本符號、補充符號與基準線相交或相切，與基準線重合的線段，用粗實線表示。

7、焊縫的基本符號、輔助符號和補充符號(尾部符號除外)一律為粗實線，尺寸數字原則上亦為粗實線，尾部符號為細實線，尾部符號主要是標注焊接工藝、方法等內容。

8、在同一圖形上，當焊縫形式、斷面尺寸和輔助要求均相同時，可只選擇一處標注焊縫的符號和尺寸。并加注“相同焊縫的符號”，相同焊縫符號為3/4圓弧，畫在引出線的轉折處。

在同一圖形上，有數種相同焊縫時，可將焊縫分類編號，標注在尾部符號內，分類編號采用A,B,C......在同一類焊縫中可選擇一處標注代號。

9、熔透角焊縫的符號應按圖1-38方式標注。熔透角焊縫的符號為涂黑的圓圈，畫在引出線的轉折處。

10、用形中較長的角焊縫(如焊接實腹鋼梁的翼緣焊縫)，可不用引出線標注，而直接在角焊縫旁標注焊縫尺寸值K。

11、在連接長度內僅局部區段有焊縫時，按圖1-40標注。K為角焊縫焊腳尺寸。

12、當焊縫分布不規則時，在標注焊縫符號的同時。在焊縫處加中實線表示可見焊縫，或加?xùn)啪€表示不可見焊縫。

13、相互焊接的兩個焊件，當為單面焊帶雙邊不對稱坡口焊縫時，引出線箭頭指向較大坡口的焊件。

14、環繞工作件周圍的圍焊縫符號用圓圈表示，畫在引出線的轉折處，并標注其焊角尺寸K。

15、三個或三個以上的焊件相互焊接時，其焊縫不能作為雙面焊縫標注，焊縫符號和尺寸應分別標注。

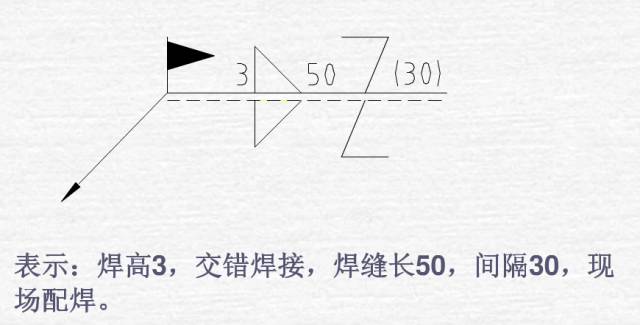

16、在施工現場進行焊接的焊件其焊縫需標注“現場焊縫”符號?，F(xiàn)場焊縫符號為涂黑的三角形旗號，繪在引出線的轉折處。

17、相互焊接的兩個焊件中，當只有一個焊件帶坡口時(如單面V形)，引出線箭頭是指向帶坡口的焊件
