單層房屋鋼結構中的披屋設計應注意哪些問題

單層房屋鋼結構中的披屋宜設計成單坡,排水方向不應朝向主結構,連接處應注意做好主結構外墻面與披屋屋面的連接做法,主結構外墻面應有一段覆蓋在披屋屋面之上,務必使主結構外墻面排水通暢,不產生滲漏。

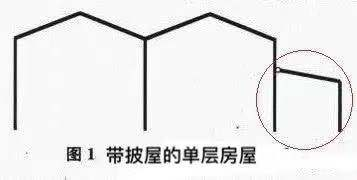

披屋作為子結構,其跨度一般小于主結構的跨度,與主結構通常采用鉸接,如（圖1）所示;風荷載體型系數宜采用現行國家標準《建筑結構荷載規范》的相關規定并按相關規定充分考慮披屋與主結構連接處的堆雪效應;與披屋連接的主剛架柱,在設計中應充分考慮披屋對其產生的剪力的不利影響。

     在設計中,有人認為既然披屋是子結構,可以像多跨靜定梁那樣把子結構(兩懸挑梁之間的簡支梁)與主結構(簡支梁兩邊的懸挑梁)分開來計算,實際上這兩種情況是有區別的:一為靜定結構,一為超靜定結構,荷載作用在多跨靜定梁的主結構上,不影響子結構的撓度和內力,只有荷載作用在子結構上才會影響主結構的位移和內力,因此可以先計算子結構的位移和內力,而后考慮子結構對主結構的位移和內力的影響;而荷載(豎向荷載或水平荷載)作用在帶披屋的單層門式剛架房屋的主結構(超靜定結構)上,將影響子結構(披屋)的位移和內力,因此,不論荷載作用在主結構上還是作用在子結構上,都應該把它們作為整體來分析計算.

關于披屋與主結構連接處的堆雪效應問題,《建筑結構荷載規范》第5款:“一般高低屋面處存在風渦作用,雪堆多形成曲線圖形的堆積情況?！督ㄖY構荷載規范》將它簡化為矩形分布的雪堆,(屋面積雪分布系數)取平均值為20,雪堆長度為2h,但不小于4m,不大于8m,”在2007年3月的遼寧大雪中,已經充分說明了該處堆雪效應問題的嚴重性;此外還有一個從高處往低處滑雪效應問題,我國規范沒有給出相應的計算公式，在設計中應該充分重視。
