鋼構之美——不規則的三維扭曲鋼構幕墻

“好一朵美麗的茉莉花，芬芳美麗滿枝丫……”，丁酉年，榕城閩江畔開一“茉莉花”，其“花”五瓣，經冬不凋，經雨不謝，其精美度可媲美頂尖的微創手術，所施工藝更是世界罕見。這朵“茉莉花”便是福州海峽文化藝術中心。

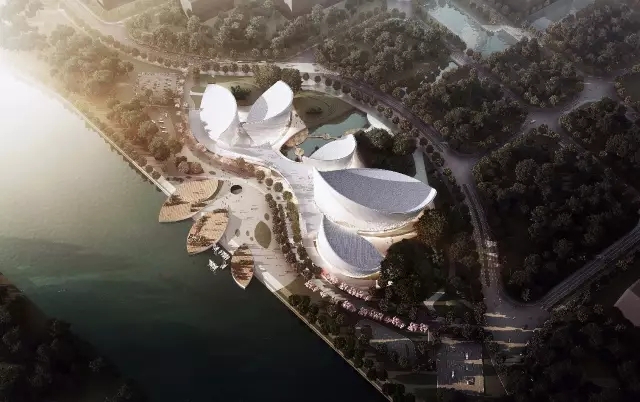

項目鳥瞰效果圖

該項目位于福建省福州市倉山區，總建筑面積15萬平方米，總造價27億元，由中建海峽承建，芬蘭建筑大師佩卡·薩米寧設計。項目集多功能戲劇廳、歌劇院、音樂廳、藝術博物館、影視中心為一體，造型像

一朵5瓣茉莉花。

BIM模型是項目幕墻施工的絕對核心。與平常項目中鋼結構立柱粗壯且直上直下的幕墻施工不同，海峽文化藝術中心各單體建筑外立面均為不規則的三維扭曲鋼構幕墻，特別是歌劇院。它的鋼結構立柱直徑僅450毫米，長度卻達65米，傾斜著安裝后的它們，還需要支撐起頂蓋和外墻玻璃的重量，而有的玻璃，重量就達到了800斤。這就導致把支撐的結構卸載后，立柱將發生方向無法預測的擾度變形，但項目幕墻安裝可接受誤差僅在20毫米以內。

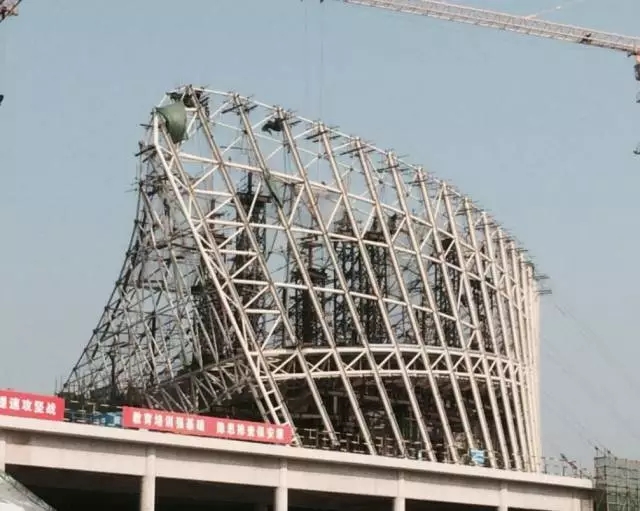

不規則的三維扭曲鋼構幕墻

“我們通過3D掃描獲取數千萬的點云數據后，通過BIM逆向建模，建立的BIM模型與實際建筑誤差僅在10毫米以內?！蹦粔夹g(shù)負責人何振俠說?！斑@意味著，我們的BIM模型達到了施工實際能達到的最高深化精度400!” 裝飾項目執行經理華兵兵說。

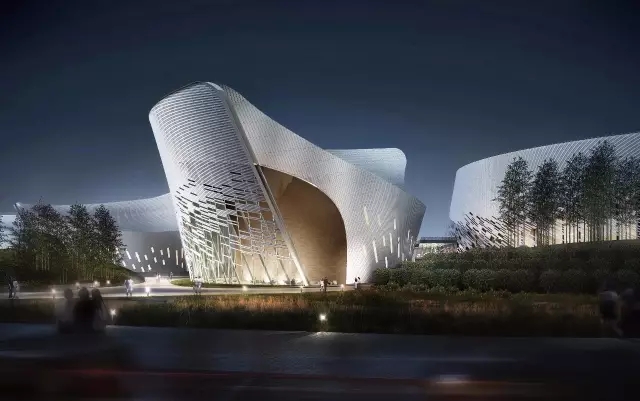

　不規則的三維扭曲鋼構幕墻　

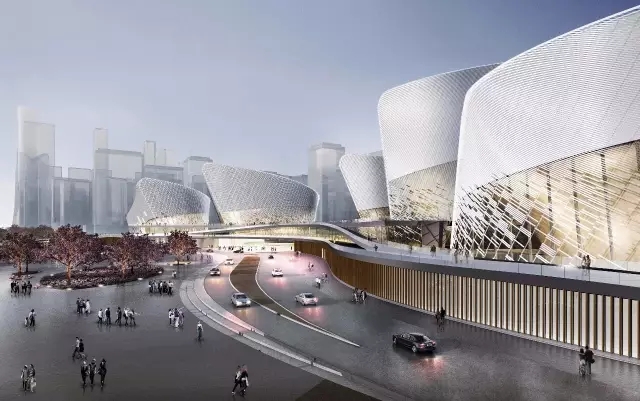

不規則的三維扭曲鋼構幕墻

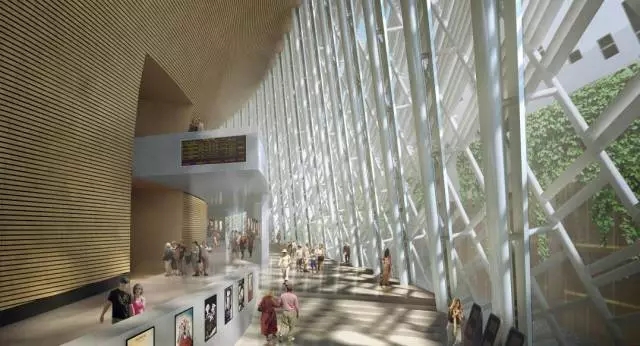

不規則的三維扭曲鋼構幕墻內部視圖

為了實現完美安裝，項目部使用價格高達20萬的高精度“萊卡”全站儀，花費10個月的時間，放樣四五萬個點，把測量誤差控制在2毫米以內。在利用了“3D掃描+BIM逆向建模+放樣機器人+高精度全站儀”等方法后，裝飾項目部最終實現了幕墻的完美安裝。對此，裝飾項目經理郭永勝自豪地說，“我們的幕墻施工精度可以媲美頂尖的微創手術。
